Innolux LCD AT056TN53_5.6寸显示屏

基本描述

电子接口使用 FPC 连接器，推荐型号是 HiRose 生产的 FH19-40S -0.5SH。

No.	Item	Specification	Remark
1	LCD size	5.6 inch(Diagonal)
2	Driver element	a-Si TFT active matrix
3	Resolution	640 × (RGB) × 480
4	Display mode	Normally White, Transmissive
5	Dot pitch	0.0588(W) × 0.1764(H) mm
6	Active area	112.896 (W) × 84.672(H) mm
7	Module size	126.5(W) × 100(H) × 5.7(D) mm	Note 1
8	Surface treatment	Anti-Glare
9	Color arrangement	RGB-stripe
10	Interface	Digital
11	Backlight Power consumption	1.90W(Typ.)	Note 2
12	Panel Power consumption	0.66 W(Typ.)	Note 3
13	Weight	83.1g(Typ.)

图纸

接口定义

Pin No.	Symbol	I/O	Function	Remark
1	VLED	P	Power Voltage for LED circuit
2	VLED	P	Power Voltage for LED circuit
3	ADJ	I	Adjust the LED brightness with PWM Pulse	Note1,2
4	GLED	P	Ground for LED circuit
5	GLED	P	Ground for LED circuit
6	VCC	P	Power Voltage for digital circuit
7	VCC	P	Power Voltage for digital circuit
8	MODE	I	DE or HV mode control	Note 3
9	DE	I	Data enable
10	VS	I	Vsync signal input
11	HS	I	Hsync signal input
12	GND	P	Power ground
13	B5	I	Blue data input (MSB)
14	B4	I	Blue data input
15	B3	I	Blue data input
16	GND	P	Power ground
17	B2	I	Blue data input
18	B1	I	Blue data input
19	B0	I	Blue data input(LSB)
20	GND	P	Power ground
21	G5	I	Green data input(MSB)
22	G4	I	Green data input
23	G3	I	Green data input
24	GND	P	Power ground
25	G2	I	Green data input
26	G1	I	Green data input
27	G0	I	Green data input(LSB)
28	GND	P	Power ground
29	R5	I	Red data input(MSB)
30	R4	I	Red data input
31	R3	I	Red data input
32	GND	P	Power ground
33	R2	I	Red data input
34	R1	I	Red data input
35	R0	I	Red data input(LSB)
36	GND	P	Power ground
37	DCLK	I	Dot clock
38	GND	P	Power ground
39	L/R	I	Select left to right scanning direction	Note4,5
40	U/D	I	Select up or down scanning direction	Note4,5

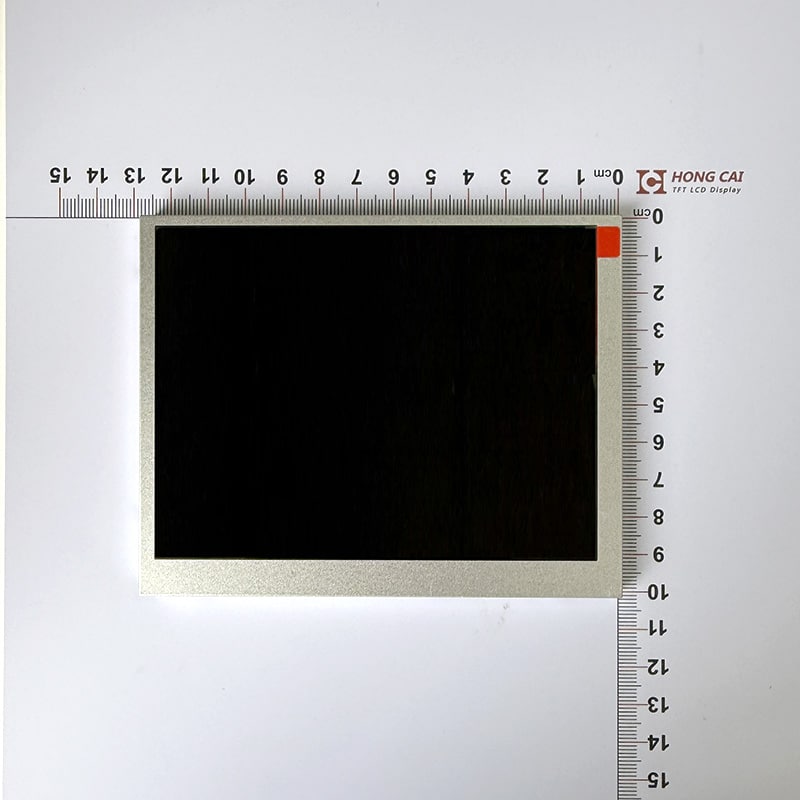

产品图片
