LCD MIPI显示屏5.5寸

基本描述

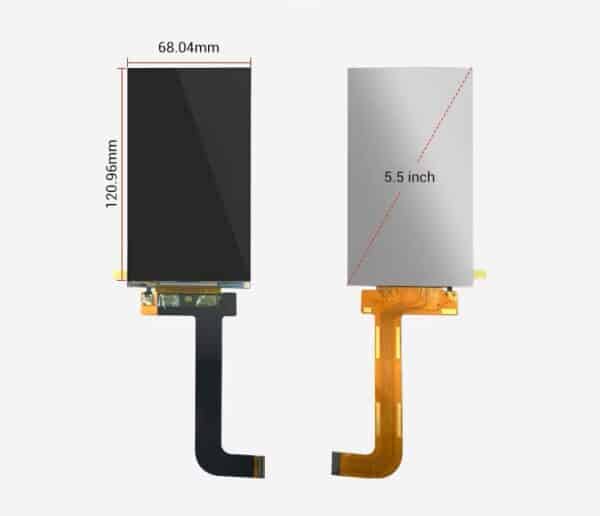

HC-550RH3017 是5.5英寸 LTPS TFT 液晶显示屏，具有电容式触摸功能，支持720×1280 分辨率，接口类型MIPI，支持高达 1670 万色，主要应用于手持设备和工业领域。该产品由 LTPS 液晶面板、偏光片、集成电路和主要 FPCA元件组成。

Item	Contents	Unit
LCD size	5.5	inch
LCM Dimension	70.38(H)128.06(V)3.15 mm	mm
LCD Active Area	68.04(H)*120.96(V) mm	mm
Number Of Dots	720*1280	pixel
LCD Type	LTPS TFT
Interface	mipi
Operating Temperature	-20℃~ 70℃
Storage Temperature	-30℃~ 80℃
Backlight Type	14 LEDs
Brightness	400	cd/m²

图纸

接口定义

Pin	Input signal name	I/O pin	Description
1	GND	Power	Ground
2	NC	NC	NC
3	LED+	Power	LED Anode1
4	LED+	Power	LED Anode1
5	NC	NC	NC
6	LED_CH1	Power	LED Cathode 1
7	LED_CH2	Power	LED Cathode 2
8	LED_CH3	Power	LED Cathode 3
9	LED_CH4	Power	LED Cathode 4
10	NTC1	Input	The thermistor for sense LED thermal temperature, If not use please keep floating.
11	NTC2	Output	The thermistor for sense LED thermal temperature, If not use please keep floating.
12	DIS_CSB	Input	Serial communication chip selection. Normally pulled high.If no used, please keep floating
13	VDDI	Power	External main and I/O power supply ;
14	VDDI	Power	External main and I/O power supply ;
15	VDDI	Power	External main and I/O power supply ;
16	DIS_SDO	Input	Serial communication data output pin. Note: Output enable controlled by 4-wire interface. If no used, please keep floating
17	TCH_ATTN	Output	Touch Interrupt Pin.If not used, please let these pins open.
18	TCH_IO_SCL	Input	Touch I2C clock input. Normally pulled high.
19	TCH_IO_SDA	I/O	Touch I2C data input pin.Normally pulled high, output mode open drain.
20	TP_EN	Input	TP reset TP_EN = “H”, normal operation. (Default) TP_EN = “L”, The controller is in TP reset state.
21	GND	Power	Ground
22	NC	NC	INX internal used
23	IND_OUT	Output	Abnormal indicator pin. AB_IND =H when detect abnormal
24	NC	NC	INX internal used
25	RESET	Input	Global reset pin.GRB = “H”, normal operation. (Default) GRB = “L”, The controller is in reset state.
			BIST = “H”, BIST mode
26	BIST_EN	Input	BIST = ”L”, Normal Operation. (Default)
27	NC	NC	INX internal used
28	DISP_SDI	Input	Serial communication data input pin. 4/3-wire mode normally pulled low. If no used, please keep floating
29	DISP_SCL	Input	Serial communication clock input. 4/3-wire mode normally pulled low.If no used, please keep floating
30	GND	Power	Ground
31	DA_N_E	Input	LVDS even data 0-
32	DA_P_E	Input	LVDS even data 0+
33	GND	Power	Ground
34	DB_N_E	Input	LVDS even data 1-
35	DB_P_E	Input	LVDS even data 1+
36	GND	Power	Ground
37	DC_N_E	Input	LVDS even data 2-
38	DC_P_E	Input	LVDS even data 2+
39	GND	Power	Ground
40	DCLK_N_E	Input	LVDS even clk –
41	DCLK_P_E	Input	LVDS even clk +
42	GND	Power	Ground
43	DD_N_E	Input	LVDS even data 3-
44	DD_P_E	Input	LVDS even data 3+
45	GND	Power	Ground
46	DA_N_O	Input	LVDS odd data 0-
47	DA_P_O	Input	LVDS odd data 0+
48	GND	Power	Ground
49	DB_N_O	Input	LVDS odd data 1-
50	DB_P_O	Input	LVDS odd data 1+
51	GND	Power	Ground
52	DC_N_O	Input	LVDS odd data 2-
53	DC_P_O	Input	LVDS odd data 2+
54	GND	Power	Ground
55	DCLK_N_O	Input	LVDS odd clk –
56	DCLK_P_O	Input	LVDS odd clk +
57	GND	Power	Ground
58	DD_N_O	Input	LVDS odd data 3-
59	DD_P_O	Input	LVDS odd data 3+
60	GND	Power	Ground

样品FAQ

免费样品

免费提供TFT LCD液晶显示屏设计测试。

需求参数

所需TFT LCD液晶显示屏的尺寸、分辨率、主板与LCD液晶显示屏之间的通信接口类型、显示视角、触摸类型选择、外部尺寸、结构设计、电压、FPC的连接方式，或指定泓彩型号。

图纸确认

根据沟通和验证的需要，以及标准或定制材料，如电阻触摸屏或电容触摸屏，FPC或背光，在2-3天内安排TFT LCD液晶显示屏的结构图纸给客户确认。

样品制作

标准化TFT LCD液晶显示屏的样品交货时间为1-2天。定做的TFT LCD显示屏，样品是根据确认的图纸制作的。样品制作需要时间。TFT LCD显示屏的样品交付周期一般为7-8天。周期为13-16天。

样品交期

样品制作完成后，将根据样品交付流程进行检验，并根据质量控制程序安排一系列结构和电气性能测试、高低温和热冲击老化测试、振动测试、盐雾测试等，并根据不同客户的要求进行测试。提供TFT LCD显示屏的实际测试报告，确保TFT LCD显示屏性能可靠。

技术支持

客户的收到样品后，我们将提供IC驱动，TFT LCD显示屏的初始化代码，由技术支持配合调试程序，将其点亮。
