AUO BOE 14.5寸LCD液晶屏

基本描述

AUO BOE 14.5寸TFT-LCD显示屏采用LTPS和透射式薄膜晶体管液晶显示屏（TFT-LCD），并采用iTP（内嵌式触摸屏）技术。该显示屏由TFT-LCD显示屏、驱动器、FPC（柔性印刷电路板）和PCB（印刷电路板）以及带电容式触摸传感器的背光单元组成。源极驱动器中还嵌入了TCON（时序控制器）。

NO.	Item	Unit	Specification	Remark
1	Display Resolution	dot	2560RGB(H)×720(V)
2	Active Area	mm	354.816(H)×99.792(V)
3	Screen Size	inch	14.5(Diagonal)
4	Dot Pitch	mm	0.0462RGB(H)x0.1386(V)
5	Color Configuration	–	R.G.B. Stripe	Note 1
6	Color Depth	–	16.7M Colors
7	Overall Dimension	mm	364(H)×113(V)×3.0(T)	Note 2
8	LCM Luminance	cd/m2	800(typ)
9	Display Mode	–	Normally Black (AHVA)

图纸

接口定义

Pin No.	Symbol	Description
1	GND	Power Ground
2	TP_INT	Touch I2C interrupt
3	TP_SDA	Touch I2C data
4	TP_SCL	Touch I2C clock
5	TP_RESET	Touch part reset pin
6	GND	Power Ground
7	HVR	Horizontally and Vertically Inverted
8	GND	Power Ground
9	A0-	LVDS Data differential signal input pin (A0-)
10	A0+	LVDS Data differential signal input pin (A0+)
11	GND	Power Ground
12	A1-	LVDS Data differential signal input pin (A1-)
13	A1+	LVDS Data differential signal input pin (A1+)
14	GND	Power Ground
15	A2-	LVDS Data differential signal input pin (A2-)
16	A2+	LVDS Data differential signal input pin (A2+)
17	GND	Power Ground
18	ACLK-	LVDS Data differential signal input pin(Negative)
19	ACLK+	LVDS Data differential signal input pin (Positive)
20	GND	Power Ground
21	A3-	LVDS Data differential signal input pin (A3-)
22	A3+	LVDS Data differential signal input pin (A3+)
23	GND	Power Ground
24	E0-	LVDS Data differential signal input pin (E0-)
25	E0+	LVDS Data differential signal input pin (E0+)
26	GND	Power Ground
27	E1-	LVDS Data differential signal input pin (E1-)
28	E1+	LVDS Data differential signal input pin (E1+)
29	GND	Power Ground
30	E2-	LVDS Data differential signal input pin (E2-)

31	E2+	LVDS Data differential signal input pin (E2+)
32	GND	Power Ground
33	ECLK-	LVDS Data differential signal input pin(Negative)
34	ECLK+	LVDS Data differential signal input pin (Positive)
35	GND	Power Ground
36	E3-	LVDS Data differential signal input pin (E3-)
37	E3+	LVDS Data differential signal input pin (E3+)
38	GND	Power Ground
39	3V3(650MA)	Power supply for the analog cirction
40	3V3(650MA)	LCD logic and driver power(3.3V)
41	GND	Power Ground
42	STBYB	Standby mode setting pin.active low
43	BIST	Enable built-in self test (BIST) function
44	RESET	Global reset pin
45	LED_A	B Power for LED backlight (Anode)
46	LED_A	Power for LED backlight (Anode)
47	LED_K	Power for LED backlight (Cathode)
48	LED_K	Power for LED backlight (Cathode)
49	LED_K	Power for LED backlight (Cathode)
50	LED_K	Power for LED backlight (Cathode)

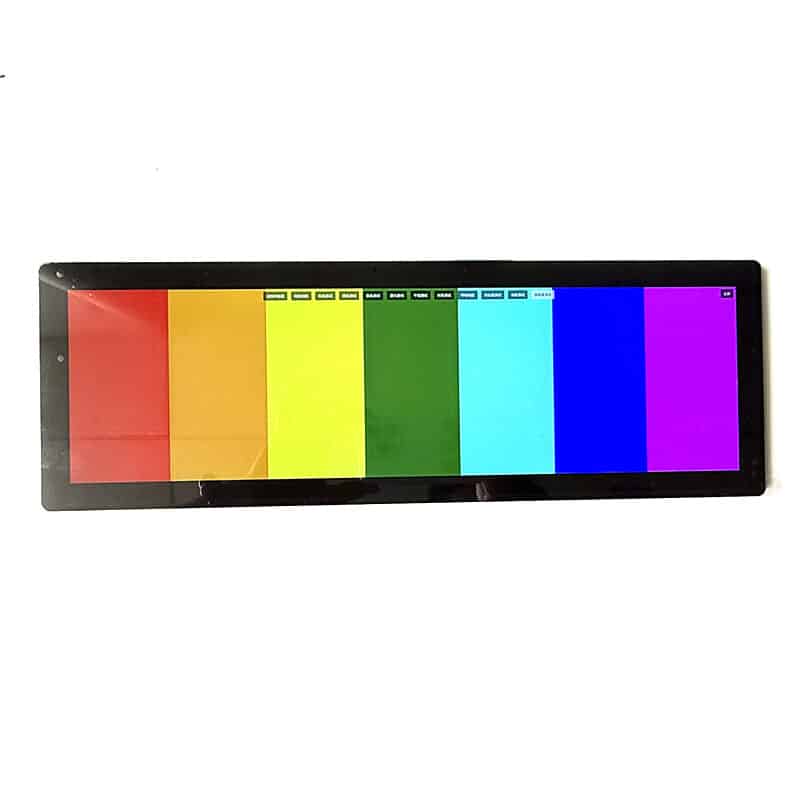

产品图片

样品FAQ

关于免费样品

免费提供TFT LCD液晶显示屏设计测试。

需求参数

所需TFT LCD液晶显示屏的尺寸、分辨率、主板与LCD液晶显示屏之间的通信接口类型、显示视角、触摸类型选择、外部尺寸、结构设计、电压、FPC的连接方式，或指定泓彩型号。

图纸确认

根据沟通和验证的需要，以及标准或定制材料，如电阻触摸屏或电容触摸屏，FPC或背光，在2-3天内安排TFT LCD液晶显示屏的结构图纸给客户确认。

样品制作

标准化TFT LCD液晶显示屏的样品交货时间为1-2天。定做的TFT LCD显示屏，样品是根据确认的图纸制作的。样品制作需要时间。TFT LCD显示屏的样品交付周期一般为7-8天。周期为13-16天。

样品交期

样品制作完成后，将根据样品交付流程进行检验，并根据质量控制程序安排一系列结构和电气性能测试、高低温和热冲击老化测试、振动测试、盐雾测试等，并根据不同客户的要求进行测试。提供TFT LCD显示屏的实际测试报告，确保TFT LCD显示屏性能可靠。

技术支持

客户的收到样品后，我们将提供IC驱动，TFT LCD显示屏的初始化代码，由技术支持配合调试程序，将其点亮。

FAQ

你们是生产厂家吗？

是的。我们是一家有12年生产经验的生产厂家，我们可以提供月生产量800K/PCS。

我们可以选择做你们厂家的代理商吗?

我们在一些地区已经有了代理商，我们正在某些地区寻找更多的代理商。

你们怎么保证质量?

我们进行严格的质量控制检查流程，每件产品在出厂前100%通过至少5个岗位的检验。

你们有最少起订量吗？

没有严格的最小起订量限制，也欢迎小批量订购。

你们的售后服务怎么样?

我们提供12个月的保修期。如果有超过0.6%质量问题，我们会对LCD液晶屏进行分析，并提供一份短期和长期解决方案的报告。如果有超过3%质量问题，我们将重新更换。
