128×64 LCD液晶屏模组

  • 显示类型: FSTN,6 点钟位置,透反射式/正反射式
  • 驱动方式 1/64duty, 1/9 bias
  • 内置控制器 ST7567A
  • LED 背光:2 个白色 LED,IF=30MA & VF=3.0V
  • VDD:3.0V Vop:6V

LCD接口分类

基本描述

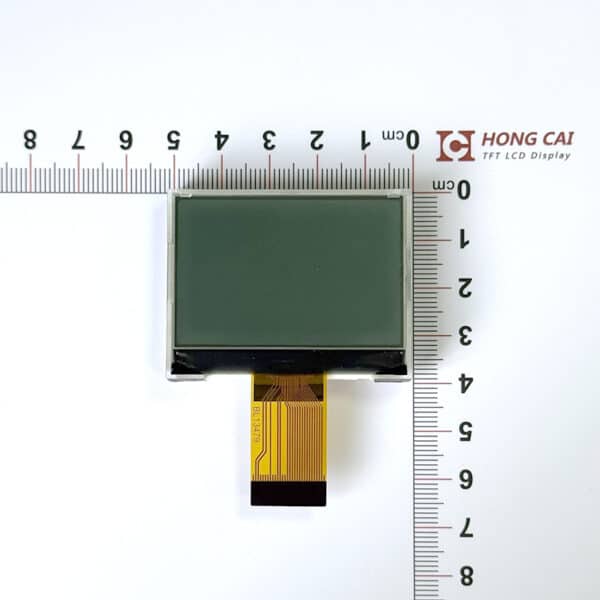

液晶显示模块 (LCM),12864-653-PFDSW-R-A2,BL13479像素点128x 64,采用 FSTN 模式,芯片显示数据 RAM,容量:128×64 = 8192 位,支持串行接口。
内部配备低功耗 LCD 电源电路。升压电路(升压比为 4X/5X,可从外部输入升压基准电源)。高精度电压调节电路(热梯度-0.05%/°C) 内部配备 V0 稳压电阻,内部配备 LCD 分压电阻。

ITEM DESCRIPTION UNIT
Outline Size 27.2(L)×21.45(W)×3.1(T) mm
LCD Type FSTN/Transflective/Positive,1/64Duty,1/9Bias
Display type 128×64 dots
View Area 23.5×14.0 mm
Display Area 21.74×11.50 mm
Dots size 0.15×0.0.16 mm
Dots pitch 0.17×0.18 mm
Controller & driver ST7567-COG
View Direction 6 O’Clock
Interface mode 4-Line Interface
VDD&VOP(Type) 3.3 V & 9.0 V V
Backlight(Type) White, 3.0V, 15mA
Operation Temp. -30~+70
Storage Temp. -30~+80

图纸

接口定义

NO. FUNCTION DESCRIPTIONS SYMBOL
1 NC NC
2 Chip Select input pin. Active “L” CS1B
3 Hardware reset input pin. Active “L” RST
4 Data or Command select. DATA is “H” , COMMAND is “L” A0
5 While connected to 8080 series MPU,this pin is treated as the” /WR” /WR(R/W)
signal of the 8080 MPU and is LOW-active.
While connected to 6800 series MPU,this pin is treated as the”RW”
 signal of the 6800 MPU and decides the access
 type:WHEN RW=”H”: Read.WHEN RW=”L”: Write.
6 While connected to 8080 series MPU, /RD(E)
this pin is treated as the “/RD” signal of the 8080 MPU and is LOW-active.
While connected to 6800 series MPU,this pin is treated as the “E”
signal of the 6800 MPU and is HIGH-active.
7 8 bit data bus. D0
8 When using serial interface: 4-line SPI, 3-line SPI or I2C serial”,interface,
D[0]=SCL:Serial clock input.,
D[1]=SDA_IN:Serial data input.,
D[2:3]=SDA_OUT: Serial data output.,
D[1:3] must be connected together as SDA.,
“D[4:7]=(1,1,1,1):ID Pin.D[4:7] should fix to “”H””or””L””by VDDH or VSSL.”,
D1
9 D2
10 D3
11 D4
12 D5
13 D6
14 D7
15 POWER VDD
16 GROUND VSS
17 NC NC
18 NC NC
19 LCD driving voltage V0
20 LCD driving voltage XVO
21 NC NC
22 NC NC
23 LCD driving voltage VG
24 NC NC
25 NC NC
26 NC NC
27 NC NC
28-29  PSB C86 Selected interface
30 NC NC
PSB  C86 Selected Interface
“L” “L” Serial 3-Line SPI Interface
“L” “H” Serial 4-Line SPI Interface
“H “L” Parallel 8080 Series MPU Interface
“H “H” Parallel 6800 Series MPU Interface
