10.1寸LCD液晶显示屏_LVDS_800x1280

  • 尺寸: 10.1 inch
  • 分 辨 率:800×1280 dots
  • 可视视角:ALL
  • 接口类型:LVDS
  • 驱动芯片:JD9365
  • 触摸方式: 电容触摸屏CTP
  • 背光亮度: 380 cd/m²
  • 外形尺寸:143.00 x 228.60 x 2.60 (mm) (W x H x D)

接口分类

基本描述

HC-101II4001 是一款出色的高性能 10.1 寸 LVDS 接口 TFT LCD液晶显示屏,具有电容式触摸屏。这款尖端显示模块的分辨率为 800×1280 像素,可提供清晰的视觉效果,对比度高达 1000:1。它具有 480 cd/m2 的高亮度,可确保在各种环境下获得最佳可视性。IPS 面板提供宽视角,左:80 / 右:80 / 上:80 / 下:80 度(典型值)。800×1280 IPS 触摸屏增强了用户交互,使其特别适合需要精确触摸输入的应用。

  • 详细参数规格请联系我们提供LCD显示屏规格书。
  • 背光亮度可选,普亮:250~300cd/m2,中亮:400~500cd/m2;高亮800~1000cd/m2;
  • 可根据客户要求,进行定制,更改FPC接口,背光亮度,外形结构尺寸;
  • 可根据客户需要选配电阻触摸屏或电容触摸屏;可选择多种贴合方式,框贴,OCA全贴合;
Item Contents Unit
Size 10.1 inch
LCM Dimension 143.00 x 228.60 x 2.60 (mm) (W x H x D) mm
LCD Active Area 135.36 x 216.58 (mm) (W x H) mm
Number Of Dots 800 × 3(RGB) × 1280 pixel
Display mode Normally Black, Transmissive
Viewing Direction IPS
Driver IC JD9365
Interface Type LVDS
Operating Temperature -20℃~ 70℃
Storage Temperature -30℃~ 80℃
Backlight Type 42 LEDs
Brightness 450 cd/m2

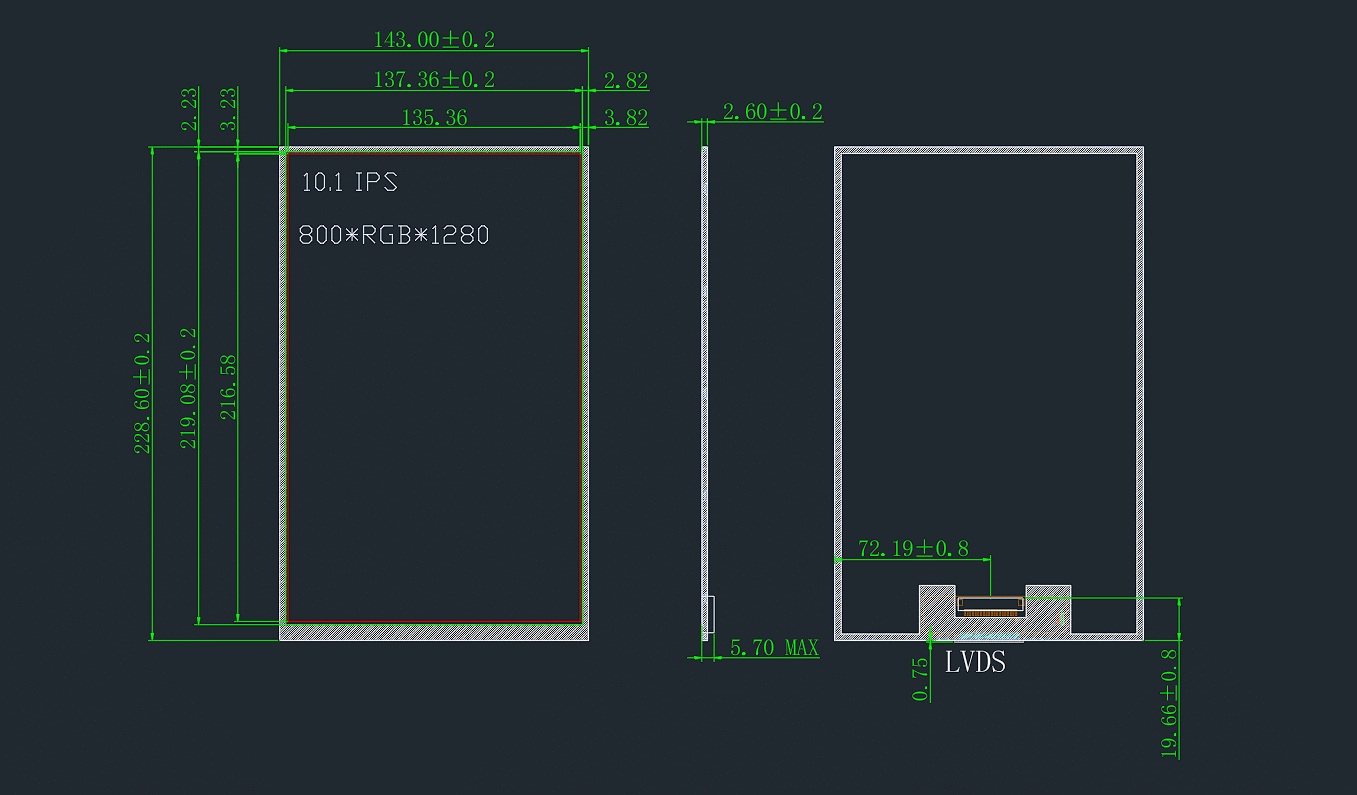

图纸

PIN定义

Pin No. Symbol I/O Function
1 NC No connection
2 VCC P Power Supply
3 VCC P Power Supply
4 NC No connection
5 NC No connection
6 NC No connection
7 GND P Ground
8 Rxin0- I -LVDS Differential Data Input
9 Rxin0+ I +LVDS Differential Data Input
10 GND P Ground
11 Rxin1- I -LVDS Differential Data Input
12 Rxin1+ I +LVDS Differential Data Input
13 GND P Ground
14 Rxin2- I -LVDS Differential Data Input
15 Rxin2+ I +LVDS Differential Data Input
16 GND P Ground
17 RxCLK- I -LVDS Differential Clock Input
18 RxCLK+ I +LVDS Differential Clock Input
19 GND P Ground
20 Rxin3- I -LVDS Differential Data Input
21 Rxin3+ I +LVDS Differential Data Input
22 GND P Ground
23 NC No connection
24 NC No connection
25 GND P Ground
26 NC No connection
27 NC No connection
28 NC No connection
29 NC No connection
30 GND P Ground
31 NC No connection
32 NC No connection
33 NC No connection
34 NC No connection
35 VGL P Gate OFF Voltage
36 NC No connection
37 NC No connection
38 VGH P Gate ON Voltage
39 NC No connection
40 NC No connection

产品图片





关于样品

免费提供TFT LCD液晶显示屏设计测试。

所需TFT LCD液晶显示屏的尺寸、分辨率、主板与LCD液晶显示屏之间的通信接口类型、显示视角、触摸类型选择、外部尺寸、结构设计、电压、FPC的连接方式,或指定泓彩型号。

根据沟通和验证的需要,以及标准或定制材料,如电阻触摸屏或电容触摸屏,FPC或背光,在2-3天内安排TFT LCD液晶显示屏的结构图纸给客户确认。

标准化TFT LCD液晶显示屏的样品交货时间为1-2天。定做的TFT LCD显示屏,样品是根据确认的图纸制作的。样品制作需要时间。TFT LCD显示屏的样品交付周期一般为7-8天。周期为13-16天。

样品制作完成后,将根据样品交付流程进行检验,并根据质量控制程序安排一系列结构和电气性能测试、高低温和热冲击老化测试、振动测试、盐雾测试等,并根据不同客户的要求进行测试。提供TFT LCD显示屏的实际测试报告,确保TFT LCD显示屏性能可靠。

客户的收到样品后,我们将提供IC驱动,TFT LCD显示屏的初始化代码,由技术支持配合调试程序,将其点亮。

FAQ

是的。我们是一家有12年生产经验的生产厂家,我们可以提供月生产量800K/PCS。

我们在一些地区已经有了代理商,我们正在某些地区寻找更多的代理商。

我们进行严格的质量控制检查流程,每件产品在出厂前100%通过至少5个岗位的检验。

没有严格的最小起订量限制,也欢迎小批量订购。

我们提供12个月的保修期。如果有超过0.6%质量问题,我们会对LCD液晶屏进行分析,并提供一份短期和长期解决方案的报告。如果有超过3%质量问题,我们将重新更换。

1.一个长期的合作伙伴,有竞争力的价格和稳定的质量。

2.一对一的销售服务和完美的售后服务。

标准显示屏

标准尺寸表

半反半透表

定制显示屏

① 定制背光和接口排线FPC
亮度、接口、FPCA可根据客户要求定制。
RGB,SPI,MCU, LVDS,MIPI之间的接口转换。

② 超高亮度

高亮度背光技术(≥1000nits),阳光下依然清晰可见。

③ EWV(超宽视角)

上/下/左/右可视角度均可为60度。
IPS全视角,上/下/左/右可视角度均可为85度。

④ 触摸屏

电容触摸屏AR(防反射),AG(防眩),AF(防指纹),触摸屏TFT LCD显示屏OCA光学一体化贴合。
四线或五线电阻式触摸屏,亮面/雾面可定制。
